Guia Definitivo de Programação para o Rádio Motorola MOTOTRBO DEP450

Introdução ao Rádio Motorola DEP450 e à Programação via CPS

O rádio portátil bidirecional Motorola MOTOTRBO DEP450 representa uma solução de comunicação simples, acessível e robusta, projetada para usuários que necessitam de conectividade confiável em suas operações diárias. Um dos seus atributos mais significativos é a capacidade de operar tanto em modo analógico quanto digital, o que proporciona um caminho claro e flexível para a migração tecnológica. Esta dualidade permite que organizações mantenham a interoperabilidade com frotas de rádios analógicos legados enquanto planejam a transição para os benefícios da comunicação digital, como qualidade de áudio superior e maior eficiência de espectro. O rádio está disponível em diferentes faixas de frequência, incluindo VHF e UHF, para se adequar a diversos ambientes operacionais, desde áreas abertas até locais com obstruções.

A personalização e o gerenciamento do DEP450 são realizados exclusivamente através de uma ferramenta de software proprietária, o MOTOTRBO Customer Programming Software (CPS). Este software é a interface central e indispensável para configurar todos os aspectos do rádio, desde a programação de frequências e canais até a ativação de recursos avançados de segurança e áudio. O CPS faz parte de um conjunto de ferramentas projetadas para o ambiente Windows, que também pode incluir aplicativos especializados como o Tuner (para alinhamento de rádio) e o AirTracer (para diagnóstico de tráfego de RF).

Para programar o rádio de forma eficaz, é fundamental compreender alguns conceitos-chave. O Codeplug é o arquivo de configuração que contém todas as definições operacionais do rádio; é essencialmente o “cérebro” do dispositivo que é lido, modificado e escrito pelo CPS. Os Canais são as frequências de comunicação programadas, podendo ser analógicos ou digitais. As Zonas são agrupamentos lógicos de canais, permitindo uma organização intuitiva por equipe, local ou função, o que facilita a navegação pelo seletor de canais do rádio. Finalmente, o rádio possui múltiplos Perfis (de áudio, de acessórios, etc.) que podem ser customizados para otimizar o desempenho em cenários operacionais específicos.

Capítulo 1: Preparação Essencial para a Programação

Requisitos de Software: Identificando a Versão Correta do MOTOTRBO CPS

A programação bem-sucedida do DEP450 depende criticamente da utilização da versão correta do software MOTOTRBO CPS. Para rádios com firmware mais recente, o software necessário é o MOTOTRBO CPS 2.0. É crucial entender a transição do CPS da versão 1 (como a v16.0) para o CPS 2.0. A compatibilidade entre o software e o firmware do rádio não é opcional; rádios com firmware atualizado exigem o CPS 2.0, enquanto modelos mais antigos ou que nunca foram atualizados podem necessitar de uma versão mais antiga do CPS, como a 16.0.

A incompatibilidade entre estas duas gerações de software é a causa mais comum de falhas de comunicação durante a tentativa inicial de programação. Ao tentar ler um rádio com firmware novo usando um CPS antigo, o software exibirá um erro como “versão do plug de código não suportada” (codeplug version not supported), tornando a programação impossível. Portanto, antes de iniciar, é imperativo determinar a versão do firmware do rádio (conforme detalhado no Capítulo 9) para selecionar a versão correta do CPS. Idealmente, um técnico deve ter acesso a ambas as gerações do software para garantir a capacidade de programar qualquer rádio DEP450, independentemente de sua idade ou histórico de atualizações.

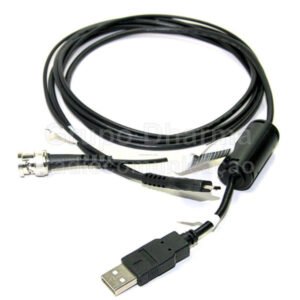

Requisitos de Hardware: O Cabo de Programação Oficial (PMKN4128) e Alternativas

O componente de hardware essencial para a programação é o cabo que conecta o rádio ao computador. O cabo de programação oficial da Motorola para o DEP450 é o modelo PMKN4128. O uso deste cabo é a recomendação primária, pois garante máxima compatibilidade, estabilidade e uma experiência de instalação simplificada.

Existem no mercado diversos cabos de programação de terceiros (não-OEM), que são frequentemente mais acessíveis. Embora funcionais, estes cabos introduzem uma variável de risco e complexidade. Eles frequentemente utilizam chipsets diferentes, como Prolific ou FTDI, que exigem a instalação de drivers específicos para que o sistema operacional os reconheça como uma porta de comunicação. Se o driver incorreto for instalado, ou se o chipset for de baixa qualidade, podem ocorrer falhas de comunicação intermitentes que são difíceis de diagnosticar. O tempo gasto na solução de problemas de drivers pode, em alguns casos, superar a economia obtida com a compra de um cabo não oficial. Portanto, enquanto o guia fornecerá orientações sobre a instalação de drivers (Capítulo 2), a recomendação principal é a aquisição do cabo oficial PMKN4128 para evitar complicações.

Estabelecendo a Primeira Conexão: Conectando o Rádio ao PC

Para garantir uma conexão estável e segura, siga esta sequência de passos:

1. Conecte a extremidade USB do cabo de programação a uma porta USB livre no computador.
2. Conecte a outra extremidade do cabo firmemente à porta de acessórios do rádio DEP450.
3. Ligue o rádio. O Windows deve emitir um som de reconhecimento de dispositivo.

Aviso Crítico: Antes de iniciar qualquer operação de leitura ou escrita, certifique-se de que a bateria do rádio esteja totalmente carregada. Uma queda de energia durante o processo de escrita do codeplug pode corromper a memória do rádio, tornando-o inoperável (um estado conhecido como “bricked”). Se a programação for longa, o uso de um eliminador de bateria é recomendado.

Capítulo 3: O Processo Fundamental de Leitura e Escrita (Codeplug)

Lendo a Configuração do Rádio: O Primeiro Passo Crítico

A primeira interação com um rádio através do CPS deve ser sempre uma operação de “Leitura”. Este processo extrai a configuração atual (o codeplug) do rádio e a carrega no software para visualização e edição.

1. Com o rádio devidamente conectado e ligado, abra o software MOTOTRBO CPS.
2. Inicie a operação de leitura. Isso pode ser feito de três maneiras:
   • Clicando no ícone “Read” (Ler) na barra de ferramentas.
   • Acessando o menu “Device” (Dispositivo) e selecionando “Read”.
   • Usando o atalho de teclado Ctrl+R.
3. Uma janela pop-up pode solicitar a seleção da porta de conexão. Selecione “USB” e clique em “OK”.
4. O processo de leitura será iniciado. O visor do rádio (se aplicável) mostrará “Program Mode”, e uma barra de progresso será exibida no canto inferior do CPS. Um tom de confirmação também pode ser ouvido do rádio.
5. Após a conclusão, a interface do CPS será preenchida com os dados do rádio. A tela principal exibirá informações do dispositivo, como número de série e versão do firmware, e a árvore de navegação à esquerda mostrará toda a estrutura do codeplug, pronta para ser editada.

A Importância Vital do Backup: Salvando o Codeplug Original

Imediatamente após a primeira leitura bem-sucedida de um rádio, a ação mais crucial a ser tomada é salvar uma cópia de segurança do seu codeplug original. Esta prática, embora não explicitamente forçada pelo software, é um procedimento padrão de engenharia que protege contra erros de programação e corrupção de dados. Um erro durante a escrita de uma nova configuração pode deixar o rádio mal configurado ou até mesmo inoperante. O arquivo de backup do codeplug original é a única maneira garantida de restaurar o rádio ao seu estado funcional anterior sem a necessidade de equipamentos de alinhamento especializados.

Para criar o backup:

1. Após a leitura do rádio, vá para o menu “File” (Arquivo).
2. Selecione “Save As” (Salvar Como).
3. Escolha um local seguro em seu computador.
4. Nomeie o arquivo de forma descritiva, incluindo o modelo, número de série e a data. Por exemplo: DEP450_807TWKXXXX_Original_2025-06-26.ctp.
5. Clique em “Save” (Salvar).

Escrevendo a Nova Configuração no Rádio: O Passo Final

Depois de realizar todas as alterações desejadas na configuração do codeplug dentro do CPS, o passo final é transferir (escrever) esta nova configuração para o rádio.

1. Inicie a operação de escrita através do ícone “Write” (Escrever) na barra de ferramentas, do menu “Device” -> “Write”, ou do atalho Ctrl+W.
2. O processo é visualmente semelhante ao de leitura, com o rádio entrando em modo de programação e o CPS exibindo uma barra de progresso.
3. Aviso Crítico: É imperativo não interromper o processo de escrita. Não desconecte o cabo, não desligue o rádio e não desligue o computador. Qualquer interrupção neste estágio tem um alto risco de corromper o firmware do rádio, tornando-o inutilizável.
4. Ao final do processo, o rádio será reiniciado automaticamente e estará pronto para operar com a nova programação.

Capítulo 4: Guia de Programação de Canais Analógicos

Navegando na Interface de Canais do CPS

A configuração dos canais é feita na seção “Channels” (Canais), localizada na árvore de navegação à esquerda da interface do CPS. A estrutura é hierárquica: a pasta principal “Channels” contém as “Zones” (Zonas), e cada zona contém os canais individuais. Para adicionar um novo canal analógico, clique com o botão direito do mouse na zona desejada (ex: “Zone 1”) e selecione “Add” (Adicionar) -> “Analog Channel” (Canal Analógico).

Configurando Frequências de Recepção (RX) e Transmissão (TX)

Ao selecionar o canal recém-criado, a janela principal exibirá seus parâmetros. Os campos mais importantes são “RX Frequency” (Frequência de Recepção) e “TX Frequency” (Frequência de Transmissão).

• Modo Simplex: Para comunicação direta entre rádios sem o uso de uma repetidora, as frequências de RX e TX devem ser idênticas.
• Modo Duplex (Repetidora): Para comunicação via repetidora, as frequências de RX e TX serão diferentes, de acordo com as especificações da repetidora (frequência de entrada e saída).

Definindo a Largura de Banda (Espaçamento de Canal)

O campo “Channel Spacing” (Espaçamento de Canal) ou “Bandwidth” (Largura de Banda) determina o espaçamento de frequência que o canal utilizará. As opções comuns são 12.5 kHz e 25 kHz. É fundamental que esta configuração corresponda à dos outros rádios no sistema e, se aplicável, à da repetidora, para garantir a qualidade do áudio e a interoperabilidade.

Configurando Níveis de Potência (Alta/Baixa)

A opção “Power Level” (Nível de Potência) permite selecionar a potência de transmissão do rádio para aquele canal específico.

• Low (Baixa): Reduz o consumo da bateria e é ideal para comunicações de curta distância onde o alcance máximo não é necessário.
• High (Alta): Fornece o alcance máximo de transmissão, mas consome mais bateria.

Implementando Subtons (CTCSS/PL e DCS/DPL) para Eliminação de Interferência

Subtons são usados para permitir que múltiplos grupos de usuários compartilhem a mesma frequência sem ouvir as comunicações uns dos outros. Apenas rádios com o mesmo subton configurado poderão se comunicar. No CPS, esta configuração é encontrada nas seções “Squelch Type” (Tipo de Squelch) ou “TX/RX Squelch”.

1. RX Squelch Type: Defina o tipo de subton que o rádio irá “escutar”. Selecione “TPL” para CTCSS ou “DPL” para DCS.
2. RX Squelch Code/Tone: Insira o código ou tom específico que o rádio deve receber para abrir o áudio.
3. TX Squelch Type/Code: Configure o mesmo tipo e código para transmissão, garantindo que outros rádios no seu grupo possam receber sua mensagem.

Capítulo 5: Guia de Programação de Canais Digitais (DMR)

Compreendendo os Parâmetros Fundamentais do DMR

A programação de canais digitais no padrão DMR (Digital Mobile Radio) é mais complexa do que a analógica, pois envolve múltiplos parâmetros que devem estar perfeitamente alinhados para que a comunicação funcione. A falha em configurar corretamente qualquer um desses elementos resultará em falha total de comunicação.

• Color Code (Código de Cor): É o equivalente digital de um subton CTCSS/DPL. É um valor numérico de 0 a 15 que funciona como um filtro. Um rádio DMR só decodificará e reproduzirá o áudio de uma transmissão que tenha o mesmo Color Code que está configurado em seu canal. Isso permite que sistemas DMR diferentes operem na mesma frequência em áreas sobrepostas sem interferir um no outro.
• Time Slot (Intervalo de Tempo): O DMR utiliza a tecnologia TDMA (Time Division Multiple Access), que divide uma única frequência de 12.5 kHz em dois “slots” de tempo distintos: Slot 1 e Slot 2. Isso efetivamente dobra a capacidade do canal, permitindo duas conversas totalmente independentes e simultâneas na mesma frequência. Cada transmissão é designada para um slot específico, e os rádios devem estar no mesmo slot para se comunicarem.
• Talkgroup (Grupo de Conversação): Um Talkgroup (TG) é um grupo de chamada lógico, identificado por um ID numérico único. Ele permite que os usuários sejam segregados em diferentes grupos de conversação dentro do mesmo Time Slot. Por exemplo, em um único canal (mesma frequência, Color Code e Time Slot), a equipe de “Segurança” pode usar o TG 10, enquanto a equipe de “Manutenção” usa o TG 20. Um rádio só ouvirá as chamadas do TG para o qual está programado. Os Talkgroups são criados primeiro como “Contatos Digitais” no CPS.
• RX Group List (Lista de Grupos de Recepção): Esta é uma lista de Talkgroups que o rádio irá monitorar em um canal digital. Enquanto um canal é configurado para transmitir em um único Talkgroup, sua RX Group List pode conter múltiplos Talkgroups. Isso permite que um usuário (por exemplo, um supervisor) ouça as comunicações de vários grupos (Segurança, Manutenção, etc.) sem precisar mudar de canal manualmente.

Passo a Passo: Criando e Configurando um Canal Digital Completo

O processo de configuração de um canal digital é sequencial e interliga os conceitos acima.

1. Criar o Contato Digital (Talkgroup):
   • Na árvore de navegação do CPS, vá para Contacts -> Digital.
   • Clique com o botão direito e selecione Add -> Group Call (Chamada de Grupo).
   • Na janela de configuração, dê um nome ao contato (ex: “Manutenção”) e atribua um Call ID numérico único (ex: 201). Repita para todos os grupos de conversação necessários.
2. Criar a RX Group List:
   • Navegue para RX Group Lists.
   • Clique com o botão direito e selecione Add -> RX Group List.
   • Dê um nome à lista (ex: “Lista_Operacoes”).
   • Na janela de configuração, mova os Talkgroups desejados (criados no passo anterior) da coluna “Available” (Disponíveis) para a coluna “Members” (Membros).
3. Criar e Configurar o Canal Digital:
   • Navegue até a Zona desejada (ex: Zone 1).
   • Clique com o botão direito e selecione Add -> Digital Channel (Canal Digital).
   • Selecione o novo canal para abrir suas propriedades.
   • Preencha os seguintes campos:
     • RX Frequency / TX Frequency: Insira as frequências de operação.
     • Color Code: Selecione o código de cor do sistema (ex: 1).
     • Repeater Slot / Time Slot: Selecione o slot de tempo a ser usado (ex: 2).
     • Contact Name (TX Contact): Selecione na lista suspensa o Talkgroup que será usado para transmissão neste canal (ex: “Manutenção”).
     • Group List (RX Group List): Selecione na lista suspensa a RX Group List criada no passo anterior (ex: “Lista_Operacoes”).
     • Power Level: Defina a potência de transmissão (High/Low).

Capítulo 6: Personalização Avançada de Funções

Programando os Botões Laterais: Atribuindo Funções de Acesso Rápido

O rádio DEP450 está equipado com dois botões laterais programáveis, que oferecem acesso rápido a funções frequentemente utilizadas sem a necessidade de navegar por menus. Cada botão pode ter duas funções atribuídas: uma para um “Short Press” (Pressionamento Curto) e outra para um “Long Press” (Pressionamento Longo), totalizando até quatro atalhos.

Para configurar os botões, localize a seção “Buttons” (Botões) ou “Controls” (Controles) na árvore de navegação do CPS. Lá, será possível selecionar uma função da lista suspensa para cada tipo de pressionamento de cada botão. A tabela abaixo detalha algumas das funções mais úteis e suas aplicações.

Tabela 1: Funções Programáveis dos Botões Laterais

Nome da Função	Descrição da Operação	Aplicação Típica
Scan On/Off	Inicia ou para a varredura dos canais na lista de scan associada ao canal atual.	Essencial para usuários que monitoram múltiplos canais (ex: supervisores) e precisam de acesso rápido para ativar/desativar a função.
High/Low Power	Alterna a potência de transmissão do rádio entre os níveis alto e baixo.	Útil para gerenciamento de bateria. O usuário pode operar em baixa potência para economizar energia e mudar para alta potência quando precisar de maior alcance.
Monitor	Desativa temporariamente o squelch para ouvir se há alguma atividade fraca no canal, incluindo sinais sem o subton correto.	Importante para verificar se um canal está livre antes de transmitir em ambientes com sinais fracos ou para solucionar problemas de recepção.
Privacy On/Off	Ativa ou desativa a função de criptografia (Privacidade Básica ou Aprimorada) no canal atual.	Permite ao usuário alternar rapidamente entre comunicação segura e não segura, dependendo da necessidade da conversa.
Nuisance Channel Delete	Remove temporariamente um canal indesejado da lista de varredura ativa. O canal é restaurado quando o rádio é desligado e ligado novamente.	Extremamente útil durante a varredura para ignorar temporariamente um canal que está muito ocupado com tráfego irrelevante.
Repeater/Talkaround	Alterna o modo de operação do rádio entre o uso de uma repetidora (modo duplex) e a comunicação direta (modo simplex).	Crítico para situações onde a repetidora está fora de alcance ou inoperante, permitindo que os usuários continuem a se comunicar diretamente.
Voice Announcement	Ativa a reprodução de um anúncio de voz que informa a zona ou canal atual selecionado.	Ideal para usuários que operam o rádio no cinto ou em condições de baixa visibilidade, permitindo a confirmação do canal sem olhar para o dispositivo.

Criando e Gerenciando Listas de Varredura (Scan Lists)

A função de varredura (scan) permite que o rádio monitore automaticamente a atividade em múltiplos canais. Para configurar, primeiro é necessário criar uma “Scan List” (Lista de Varredura).

1. Na árvore de navegação do CPS, localize e selecione a seção “Scan Lists”.
2. Clique com o botão direito e adicione uma nova lista. Dê a ela um nome descritivo (ex: “Scan_Geral”).
3. Na janela de configuração da lista, adicione os canais desejados (tanto analógicos quanto digitais) da coluna “Available” para a coluna “Members”.
4. É possível configurar opções avançadas, como designar até dois canais prioritários (que serão verificados com mais frequência) e definir o comportamento do “Talkback” (que determina em qual canal o rádio transmitirá ao pressionar o PTT durante a varredura).
5. Após criar a lista, é preciso associá-la aos canais. Em cada canal que deve iniciar a varredura, vá até suas configurações e, no campo “Scan List”, selecione a lista recém-criada.

A função de varredura é então ativada e desativada pressionando o botão lateral que foi programado para a função “Scan On/Off”.

Configurando Alertas e Anúncios de Voz

O CPS permite personalizar os sons e alertas do rádio. Na seção de configurações gerais ou “Tones/Alerts” (Tons/Alertas), é possível habilitar ou desabilitar vários tons de feedback.

• Talk Permit Tone: Um tom curto que indica que o rádio estabeleceu conexão com a repetidora e o usuário tem permissão para falar. Desativá-lo pode eliminar o pequeno atraso antes de iniciar a fala.
• Voice Announcement: Como mencionado anteriormente, este recurso é extremamente útil para rádios sem visor. Quando ativado, o rádio anuncia verbalmente o número do canal ou o nome da zona quando o seletor de canal é girado, fornecendo confirmação audível da seleção.

Capítulo 7: Otimização de Áudio e Perfis Sonoros

Configurando o Controle Automático de Ganho (AGC) para Microfone

O Controle Automático de Ganho (AGC) do microfone é um recurso projetado para padronizar o volume do áudio transmitido. Ele ajusta automaticamente a sensibilidade do microfone para compensar usuários que falam muito alto, muito baixo ou a distâncias variáveis do rádio, resultando em uma transmissão com volume mais consistente para quem está ouvindo.

No CPS, a opção “Mic AGC” pode ser encontrada nas configurações de áudio ou gerais do rádio. Geralmente, este recurso vem habilitado por padrão e sua utilização é recomendada na maioria dos cenários. No entanto, em ambientes com ruído de fundo extremo ou para solucionar problemas específicos de áudio distorcido, pode ser necessário desabilitá-lo.

É importante notar que o codeplug do rádio contém parâmetros de áudio mais profundos, como o ganho mestre para os modos digital (RC_DMICREFPL) e analógico (RC_AMICREFPL), que não são acessíveis através da interface padrão do CPS. Se, mesmo com o AGC ativado, o áudio transmitido continuar distorcido ou excessivamente alto, isso pode indicar que esses valores de fábrica não estão otimizados. A correção para tais problemas geralmente requer uma atualização de firmware que contenha ajustes nesses parâmetros ou a intervenção de um serviço técnico especializado.

Utilizando Perfis de Supressão de Ruído para Ambientes Desafiadores

O MOTOTRBO oferece múltiplos níveis de supressão de ruído para garantir que a voz seja transmitida de forma clara, mesmo em locais de trabalho ruidosos. Essas opções são configuradas no CPS, geralmente na seção “Audio Profiles” (Perfis de Áudio).

• Basic Noise Suppression: O nível padrão de cancelamento de ruído, adequado para a maioria dos ambientes.
• Enhanced / Enhanced Auto Noise Suppression: Um recurso avançado (que pode exigir uma licença de software adicional) que oferece um cancelamento de ruído superior. O modo “Enhanced Auto” é particularmente eficaz, pois adapta dinamicamente o nível de supressão com base no ruído ambiente, aplicando supressão máxima em locais barulhentos e mínima em locais silenciosos para preservar a naturalidade da voz.
• Perfis de Ambiente: O CPS também pode oferecer perfis pré-configurados:
  • Loud: Otimizado para ambientes muito barulhentos, aumentando o volume do alto-falante e o nível de supressão de ruído.
  • Work Group: Ativa o “Acoustic Feedback Suppressor”, que é projetado para eliminar o “uivo” ou microfonia que ocorre quando vários rádios estão operando muito próximos um do outro.

Ajustando Perfis de Áudio para Diferentes Acessórios e Preferências

O CPS permite a criação de perfis de áudio customizados para otimizar o desempenho com diferentes acessórios, como microfones de lapela (RSM – Remote Speaker Microphones) ou fones de ouvido. Esses perfis podem ser encontrados na seção “Accessories” (Acessórios) ou em uma seção de áudio dedicada.

Além disso, o recurso “User Selectable Audio Profiles” (Perfis de Áudio Selecionáveis pelo Usuário) permite ajustar a equalização do áudio recebido para se adequar à preferência do ouvinte ou para compensar a perda auditiva relacionada à idade. As opções podem incluir “Treble Boost” (reforço de agudos), “Bass Boost” (reforço de graves) ou outros perfis de compensação.

Para um rádio sem visor como o DEP450, é crucial entender que esses perfis de áudio e ambiente não podem ser alterados pelo usuário em campo. Eles devem ser pré-configurados no CPS pelo técnico de programação. Portanto, a configuração inicial deve levar em conta o ambiente de trabalho principal do usuário e suas necessidades de áudio para garantir o melhor desempenho.

Capítulo 8: Configuração de Privacidade e Criptografia

Diferenças e Aplicações: Basic Privacy vs. Enhanced Privacy

O sistema MOTOTRBO oferece opções de criptografia para proteger a confidencialidade das comunicações de voz e dados. O DEP450 suporta dois níveis principais de privacidade.

• Basic Privacy (Privacidade Básica):
  • Tecnologia: Utiliza um algoritmo simples de 16 bits baseado em uma operação XOR com uma de 255 chaves pré-definidas.
  • Nível de Segurança: É eficaz para impedir a escuta casual por usuários de scanners comuns, funcionando como uma versão digital da antiga inversão de voz analógica. No entanto, não é considerada segura contra um esforço determinado de decodificação.
  • Limitação Principal: Apenas uma única chave de privacidade básica pode ser programada no rádio. Todos os canais que utilizam este recurso devem usar a mesma chave.
• Enhanced Privacy (Privacidade Aprimorada):
  • Tecnologia: Emprega um algoritmo de criptografia de fluxo mais robusto (baseado em RC4) com uma chave de 40 bits.
  • Nível de Segurança: Oferece um nível de proteção significativamente maior e é muito mais difícil de ser quebrado por meios convencionais. É a opção recomendada para comunicações que exigem um maior grau de confidencialidade.
  • Vantagem Principal: Suporta a programação de múltiplas chaves (até 16) no rádio. Isso permite que diferentes canais ou grupos de conversação utilizem chaves de criptografia distintas, segmentando a segurança da comunicação.
  • Consideração: O uso da Privacidade Aprimorada pode introduzir um pequeno atraso na transmissão e um leve impacto na qualidade do áudio em comparação com a comunicação não criptografada.

Guia de Implementação: Configurando Chaves de Privacidade no CPS

O processo de configuração da privacidade é realizado em duas etapas: criar as chaves e depois aplicá-las aos canais.

1. Criar as Chaves de Privacidade:
   • Na árvore de navegação do CPS, localize a seção Security (Segurança) ou Privacy (Privacidade).
   • Selecione o tipo de privacidade desejado (Basic ou Enhanced).
   • Para Basic Privacy, basta inserir um valor numérico de 1 a 255 no campo da chave.
   • Para Enhanced Privacy, clique com o botão direito para adicionar uma nova chave. Dê um nome à chave (ex: “Chave_Diretoria”) e insira o valor da chave. O valor deve ser uma sequência de até 10 caracteres hexadecimais (0-9, A-F) para formar a chave de 40 bits.
2. Aplicar as Chaves aos Canais:
   • Navegue até a configuração do canal (analógico ou digital) onde a criptografia será usada.
   • Localize o campo Privacy ou Encryption.
   • Na lista suspensa, selecione a chave de privacidade (Básica ou Aprimorada) que você criou.
   • Para desativar a criptografia em um canal, selecione “None” (Nenhum).

É fundamental que todos os rádios que precisam se comunicar em um canal criptografado estejam programados com exatamente o mesmo tipo de privacidade e o mesmo valor de chave. Qualquer incompatibilidade resultará em áudio ininteligível ou silêncio.

Capítulo 9: Gestão de Firmware e Atualizações

Como Verificar a Versão do Firmware do Rádio

Como o DEP450 é um rádio sem visor, a versão do firmware não pode ser verificada diretamente no menu do dispositivo. Existem dois métodos principais para obter essa informação:

• Método 1 (Via CPS – Preferencial): Este é o método mais preciso. Após realizar uma leitura bem-sucedida do rádio com o CPS, a versão do firmware é exibida de forma proeminente na tela de “Device Information” (Informações do Dispositivo) que aparece inicialmente.
• Método 2 (Etiqueta do Rádio – Alternativo): Remova a bateria do rádio e inspecione a etiqueta de informações do produto. Em muitos casos, a versão do firmware com a qual o rádio saiu da fábrica está impressa nesta etiqueta (ex: “VER: R01.01.01”). Este método informa a versão original, mas não reflete quaisquer atualizações que possam ter sido aplicadas posteriormente.

O Procedimento Correto para Atualização de Firmware

A atualização do firmware é um processo técnico que, se não for executado corretamente, pode inutilizar o rádio permanentemente. Ela é realizada através do CPS, utilizando a opção de menu Device -> Update. O processo requer um arquivo de pacote de firmware (.exe) específico para o modelo do rádio, que deve ser baixado do portal da Motorola Solutions e instalado no computador antes de iniciar a atualização.

Aviso de Risco Extremo: A atualização de firmware é a operação de maior risco que pode ser realizada em um rádio. Uma interrupção durante o processo — como uma falha de energia, desconexão do cabo USB ou travamento do computador — pode corromper o bootloader do rádio, tornando-o permanentemente inoperável (“bricked”).

Lista de Verificação Pré-Atualização:

• A bateria do rádio deve estar 100% carregada.
• O cabo de programação deve estar conectado de forma segura e estável.
• O computador deve estar conectado a uma fonte de energia confiável, de preferência um nobreak (UPS).
• Todos os outros programas no computador devem ser fechados para evitar conflitos.

Alerta Crítico: A Necessidade de Atualizar para a Última Versão 1.x Antes de Migrar para a 2.x

Existe uma dependência sequencial crítica no processo de atualização do firmware do MOTOTRBO que é frequentemente negligenciada. Um rádio que opera com uma versão de firmware antiga da série 1.x não pode ser atualizado diretamente para a série 2.x. É obrigatório que o rádio primeiro seja atualizado para a última versão disponível da série 1.x.

Este requisito cria um processo de atualização de duas etapas para rádios mais antigos:

1. Etapa 1: Utilizando uma versão mais antiga do software (ex: CPS v16.0), o técnico deve primeiro atualizar o firmware do rádio para a versão final da série 1.x (por exemplo, R01.12.17).
2. Etapa 2: Somente após a conclusão bem-sucedida da Etapa 1, o técnico pode então usar o software mais recente (CPS 2.0) para atualizar o firmware para a versão desejada da série 2.x.

A tentativa de pular a primeira etapa resultará em falha na atualização. Isso reforça a necessidade de o técnico manter um arquivo de ambas as gerações de software (CPS v1 e CPS 2.0) e os respectivos pacotes de firmware para poder dar suporte a uma frota de rádios com diferentes idades e históricos de atualização.

Capítulo 10: Diagnóstico e Solução de Problemas Comuns

Decifrando Erros do CPS: Guia de Códigos de Erro e Soluções

Durante o processo de programação, o CPS pode exibir códigos de erro específicos. Compreender seus significados é o primeiro passo para a solução. A tabela abaixo resume os erros mais frequentes.

Tabela 2: Guia de Solução de Problemas do CPS

Código/Sintoma do Erro	Causa Provável	Ação Corretiva Passo a Passo
Erro #1057 / #1687 / “Codeplug version not supported”	A versão do CPS é mais antiga que o firmware do rádio.	1. Verifique a versão do firmware do rádio lendo-o com um CPS mais recente ou verificando a etiqueta. 2. Acesse sua conta Motorola Solutions. 3. Baixe e instale a versão mais recente do MOTOTRBO CPS 2.0.
Erro #595	Conflito de endereço IP com a rede local do computador. O rádio cria uma conexão de rede na faixa 192.168.10.x.	1. Desconecte fisicamente o cabo de rede Ethernet do computador ou desative a interface Wi-Fi. 2. Tente ler ou escrever no rádio novamente. 3. Reconecte o computador à rede local após a conclusão da programação.
Erro #1638 “Serial number in archive and device must be same”	Tentativa de usar a função “Write” com um arquivo de codeplug que pertence a um rádio com número de série diferente.	1. Não use a função “Write”. 2. Use a função “Clone” (Dispositivo -> Clonar) para copiar a configuração, o que preserva o número de série do rádio de destino. 3. Esteja ciente dos riscos da clonagem (detalhados abaixo).
Erro #1025 “The connected device is not supported”	Incompatibilidade de modelo, firmware, ou um problema de driver/cabo.	1. Verifique se o CPS suporta o modelo exato do rádio. 2. Certifique-se de que a versão do CPS é compatível com o firmware do rádio. 3. Reinstale os drivers do cabo ou teste com um cabo e porta USB diferentes.
Rádio não detectado pelo CPS	Problema de driver do cabo, conexão física ou rádio desligado.	1. Confirme que o rádio está ligado e com a bateria carregada. 2. Verifique se o cabo está firmemente conectado ao rádio e ao PC. 3. Abra o Gerenciador de Dispositivos do Windows e verifique se o rádio aparece corretamente (sem erros). Se não, reinstale os drivers. 4. Tente uma porta USB diferente e reinicie o PC.

Os Riscos da Clonagem: Por que Copiar Codeplugs Pode Corromper a Programação

A função “Clone” no CPS é uma ferramenta poderosa que economiza tempo ao replicar uma configuração em múltiplos rádios. No entanto, ela carrega riscos significativos se usada de forma inadequada, especialmente entre rádios com versões de firmware e codeplug diferentes.

O problema central reside nos “valores XML ocultos” dentro do arquivo de codeplug. Estes são parâmetros de configuração de baixo nível, definidos pela Motorola, que controlam o comportamento fundamental do rádio, como o desempenho do AGC, algoritmos de áudio e operação do sistema. Esses valores não são visíveis nem editáveis na interface do CPS. Cada atualização de firmware geralmente vem com um novo conjunto desses valores ocultos para corrigir bugs ou melhorar o desempenho.

Quando um codeplug de uma versão mais antiga é clonado para um rádio com firmware mais novo, esses valores XML ocultos e otimizados são sobrescritos pelos valores antigos e desatualizados do codeplug de origem. Isso efetivamente reverte as melhorias e correções de bugs introduzidas pelo novo firmware, mesmo que a versão do firmware em si não seja alterada. O resultado pode ser um rádio com comportamento imprevisível, como qualidade de áudio ruim, recursos ausentes ou até mesmo a capacidade de causar instabilidade em um sistema de rádio em rede.

A prática mais segura é evitar a clonagem direta entre rádios com versões de firmware/codeplug diferentes. A abordagem recomendada é ler o rádio de destino, salvar seu codeplug, abrir o codeplug de origem (modelo) e, em seguida, copiar e colar manualmente as seções desejadas (como a lista de canais e zonas) de uma instância do CPS para a outra.

Diagnóstico de Falhas de Hardware (Antena, Bateria, Conectores)

• • Bateria: Desligamentos inesperados, vida útil muito curta ou um LED vermelho piscando ao tentar transmitir são sinais de uma bateria no fim de sua vida útil ou com carga baixa. Baterias de íon-lítio têm um ciclo de vida de aproximadamente 18 a 24 meses de uso regular.
  • Antena: Alcance de comunicação ruim, recepção com ruído ou falhas na transmissão podem ser causados por uma antena danificada (visivelmente dobrada, quebrada ou com rachaduras) ou mal conectada. Verifique se a antena está firmemente rosqueada na base do rádio.
